1.產品概述

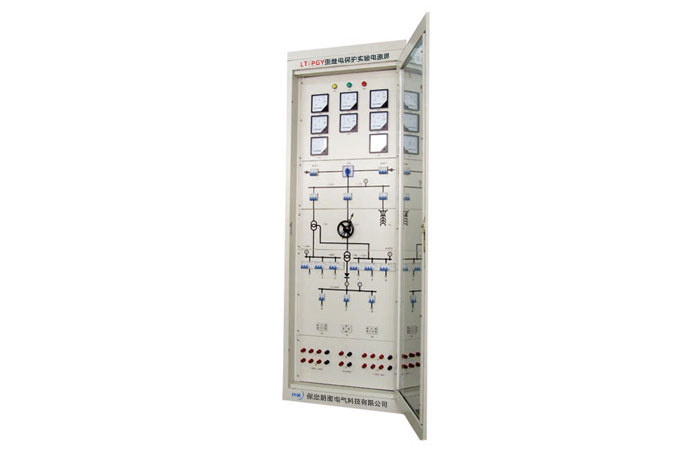

LT–PGY型繼電保護試驗電源屏是我公司依據能源部《發電廠、變電所工程和繼電保護試驗儀表配置定額》、《繼電保護檢驗條例》和電力工業部《電力系統繼電保護及安全自動裝置反事故措施要點》的有關規定設計制造的產品，它為現場繼電保護試驗及其它試驗工作提供了穩定、方便的交、直流試驗電源，為提高各種試驗工作的質量、保障人身、設備安全，提供了可靠保證。
2.產品特點
(1)采用雙路電源供電，通過切換開關轉換，保證了供電的可靠性；
(2)交流電源采用大容量隔離變壓器，將系統電源與試驗電源進行隔離，并在初級與次級之間加裝屏蔽層，使試驗電源免受電網暫態過程和諧波干擾。變壓器采用△/Y接線方式，大大削弱了三次諧波，保證了電源質量；
3.直流電源可以連續平滑地調節電壓，以適應不同試驗項目的需要；
4.輸出交流電源裝有漏電保護開關，其漏電流分?jǐn)嘀怠?0mA，可確保試驗人員的安全。
5.屏面繪有模擬圖，使操作人員容易識別，避免發生誤操作；
6.為了使用時接線方便，交流輸出設有三種形式，即屏前接線端鈕形式、屏前電源插座形式和屏后端子排形式;直流輸出設有兩種形式，即屏前接線端鈕形式和屏后端子形式。
